Testate elettroniche

Automazione

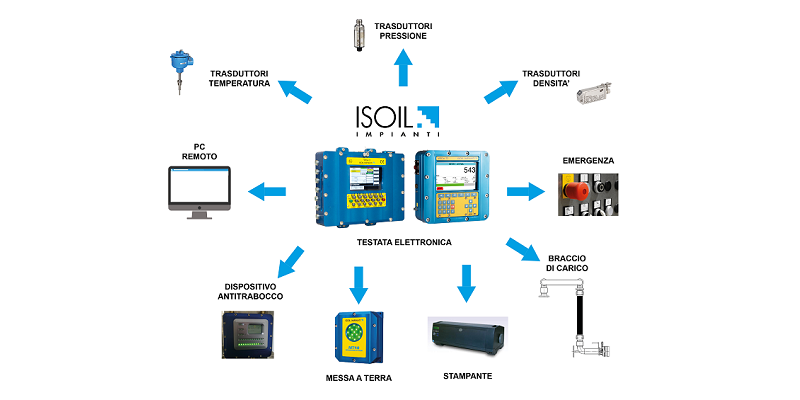

Lato impianto la testata elettronica acquisisce i segnali da diverse tipologie di trasduttori (pressione, temperatura, densità), lo stato di numerosi dispositivi esterni (messa a terra, anti-trabocco, posizione del braccio di carico, pulsante di emergenza, ecc.) per verificare il soddisfacimento delle condizioni di sicurezza ed operative del trasferimento. Sulla base di queste, controlla le eventuali valvole di radice, la valvola di regolazione di portata, lo stato della pompa, il sistema di additivazione, o altri eventuali dispositivi, per consegnare il quantitativo di prodotto richiesto secondo le procedure operative e di sicurezza previste.

La testata elettronica è il cuore del sistema di misura e di automazione che gestisce i segnali provenienti dal campo. Allo stesso tempo è in comunicazione bidirezionale con la sala controllo: invia informazioni sullo stato del caricamento e riceve indicazioni dal Terminal Automation Software, sotto la cui supervisione e controllo opera.

ISOIL propone tre modelli di testata elettronica per far fronte alle differenti necessità:

Applicazioni

RIFORNIMENTO AEREI

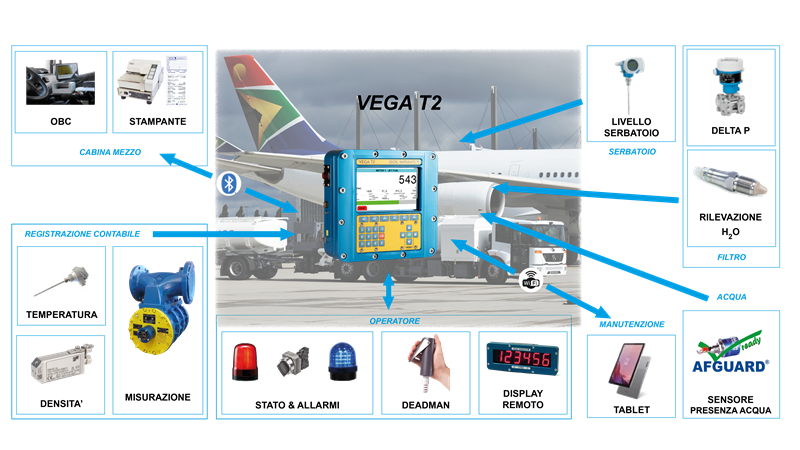

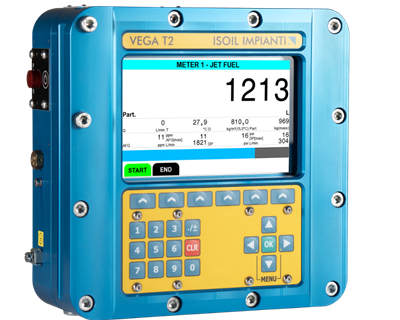

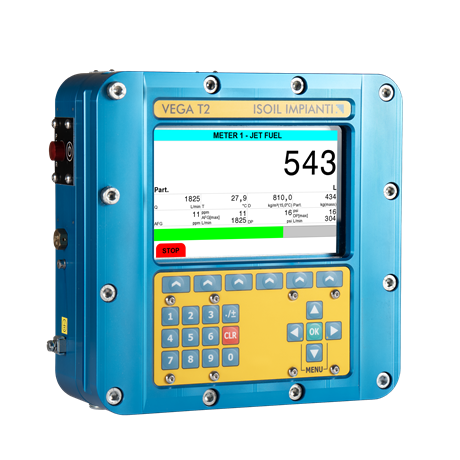

• Installata a bordo di avio rifornitori e hydrant dispenser, VEGA T2 è in grado di gestire fino a 2 misuratori controllando separatamente ma in contemporanea sia i contatori per il rifornimento sotto ala che sulle ali.

• Per quanto concerne l'automazione, VEGA T2 è in grado di interfacciarsi, monitorare e gestire le informazioni provenienti da diversi sensori installati a bordo del veicolo (sensori per contaminazione derivante dalla presenza di acqua, trasmettitori della pressione differenziale o interruttori, sensori di acqua nel pozzetto, sensori di livello, deadman ecc.)

• Grazie alle sue interfacce di comunicazione estese (linee seriali, Ethernet, periferica compatibile con Bluetooth e connessione WiFi), VEGA T2 rende disponibili le informazioni relative alla misurazione ed all'automazione a unità remote quali computer di bordo e dispositivi esterni di acquisizione e trasmissione dati. Allo stesso tempo la VEGA T2 può generare direttamente un rapporto di stampa metrologicamente rilevante.

DEPOSITI PETROLIFERI

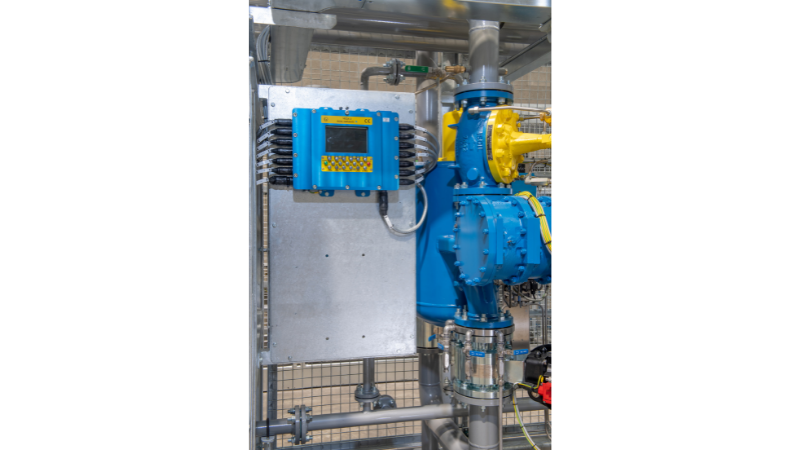

• Per le operazioni di carico e scarico e per le linee di trasferimento, VEGA T2 può essere abbinata a quasi tutte le tipologie di misuratore di portata ed è in grado di acquisire le informazioni da eventuali sensori di temperatura, pressione e densità fornendo così una misurazione precisa e metrologicamente rilevante della quantità di prodotto erogata.

• VEGA T2 controlla la valvola di preset e monitora i segnali dei dispositivi collegati per garantire la massima sicurezza delle operazioni.

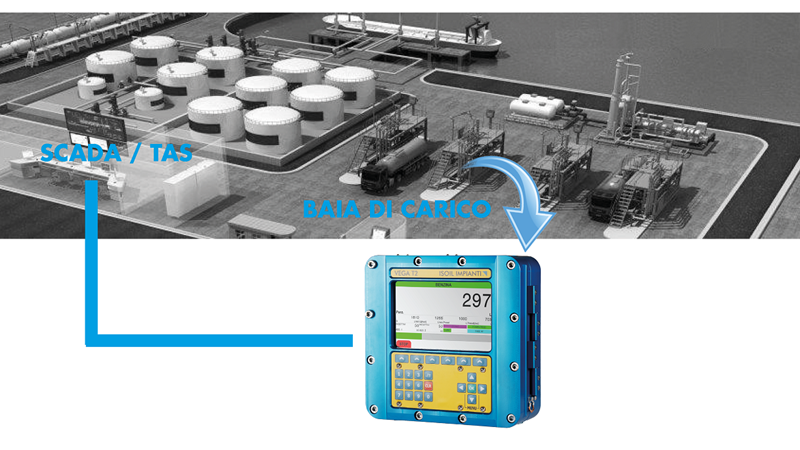

• Grazie alle sue interfacce di comunicazione estese (linee seriali, Ethernet, periferica compatibile con Bluetooth e connessione WiFi), VEGA T2 può comunicare con la sala di controllo, condividere le informazioni relative all’erogazione e ricevere istruzioni di funzionamento da SCADA o da TAS.

Applicazioni

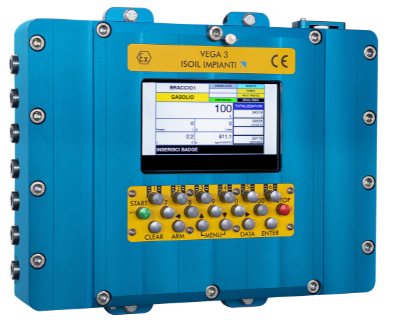

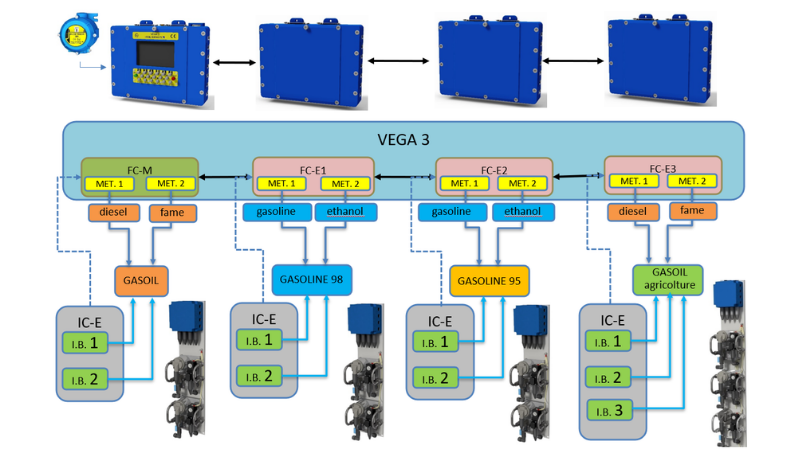

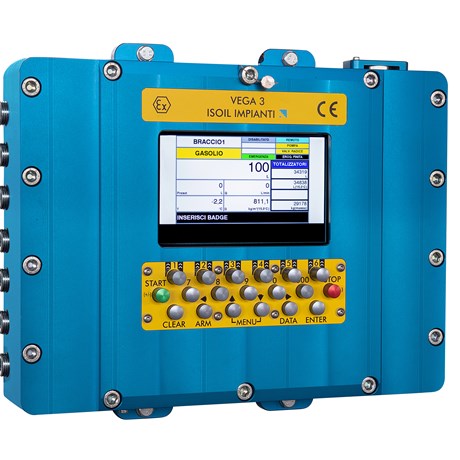

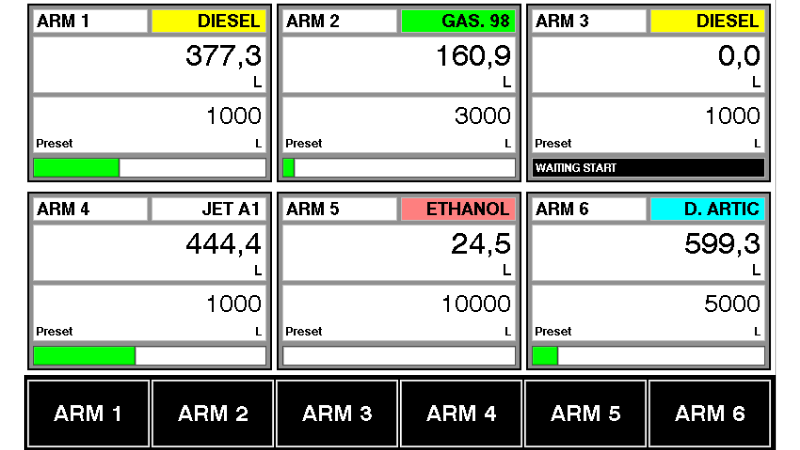

Orientata alla flessibilità di configurazione, è la soluzione ottimale e tecnologicamente più avanzata per la gestione dell’automazione dell’intera baia di carico, attraverso un unico dispositivo logico, pur con architettura a componenti distribuiti.

Applicazioni

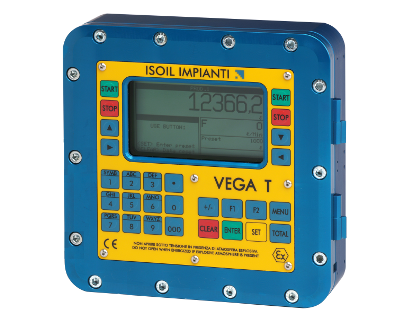

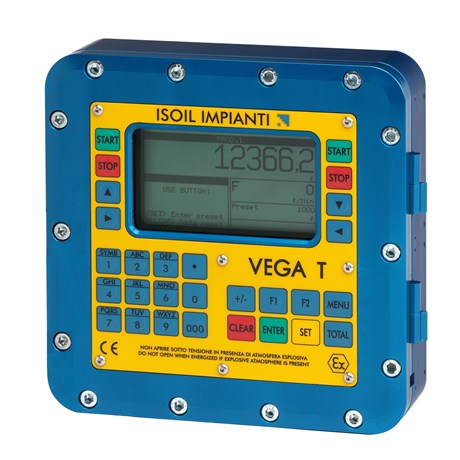

In esecuzione di dimensioni contenute, offre tutte le funzionalità richieste per la maggior parte delle applicazioni di media complessità.

Per due applicazioni specifiche, VEGA T è disponibile in esecuzione speciale a DOPPIO CONTATORE:

• per avio rifornitori (refueller) gestisce contemporaneamente due contatori, uno per il rifornimento sott’ala ed uno per il rifornimento sopra ala
• per autobotti con scarico a gravità, gestisce contemporaneamente due contatori, tipicamente uno dedicato a benzine ed uno a gasolio, per evitare la contaminazione di prodotto
